Etapas para instalação e centragem de uma estação total
A instalação do equipamento consiste em nivelar e estacionar sobre um ponto topográfico. É comum a existência de várias formas de estacionar o equipamento entre os profissionais, porém existem algumas regras que se seguidas, possibilitam um estacionamento rápido e preciso.
A seguir está a demonstração dos procedimento para operar uma estação total TC 407L da Manfra.
- Instalação do tripé
Para estacionar o equipamento de medida sobre um determinado ponto topográfico, o primeiro passo é instalar o tripé sobre o ponto. Um ponto topográfico pode ser materializado de diversas maneiras, como por piquetes, pregos ou chapas metálicas, entre outros (Veiga, L. A. Koenig Et al., 2012). A figura 1 ilustra um exemplo de ponto materializado através de uma chapa metálica engastada em um marco de concreto de forma tronco de pirâmide.
Figura 1 – Marco Geodésico.
Fonte: Veiga, L. A. Koenig Et al. (2012, p.108).
No centro da chapa metálica será encontrada uma marca (figura 2), que representa o ponto topográfico. Uma vês que o equipamento esteja devidamente calado e centrado sobre o ponto, o prolongamento do eixo principal do mesmo passará por esta marcação sobre a chapa.
Figura 2 - Chapa metálica com a indicação do ponto topográfico.
Fonte: Veiga, L. A. Koenig Et al. (2012, p.109).
O tripé possui parafusos ou travas que permitem o ajuste das alturas das pernas (figura 3), os mesmos podem mudar de posição no equipamento o que acarreta na mudança da metodologia de instalação do mesmo.
Figura 3 - Movimento de extensão das pernas do tripé.
Fonte: Veiga, L. A. Koenig Et al. (2012, p.109).
Existem vários procedimentos de instalação do tripé, desde métodos, onde primeiro abre-se as pernas e fixa-se sobre o ponto (indicado quando a trava está presa a parte inferior da perna que se estende), até métodos em que primeiro coloca-se o tripé aberto na posição desejada e depois entende-se as pernas (indicado quando a trava está presa a perna que fica calada no solo). O objetivo final é deixar o equipamento nivelado, sobre o ponto em uma posição confortável de trabalho. Abaixo segue a descrição de um dos métodos de instalação do equipamento.

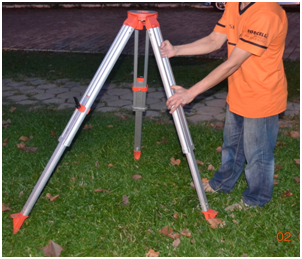

3 - abra as pernas do tripé e coloque-o sobre o ponto. Tome o cuidado de deixar aberto numa posição intermediaria, nem muito fechado, nem muito aberto (figura 4).
Figura 4 – Abertura correta do tripé.
4 – Uma vês que o tripé esteja aberto deve ser colocado sobre o piquete e levantado até que fique com a mesa na altura do peito (figura 5). È importante tomar o cuidado de deixar bem sobre o piquete e a mesa bem nivelada (figura 6), pois a velocidade e facilidade dos procedimentos seguintes dependem desse procedimento.
Figura 5 – Altura ideal do tripé.
Figura 6 – Tripé nivelado e sobre o ponto materializado.
Fonte: Veiga, L. A. Koenig Et al. (2012, p.110).
5 – Coloca-se a estação total sobre o tripé e coloca-se a mesma sobre o ponto. No caso da Tc 407 L, a mesma possui prumo lazer, que facilita os trabalhos. Para colocar sobre o piquete e necessário posicionar-se no lado oposto a uma das pernas e levantar o tripé pelas outras duas, pegando em uma altura intermediaria nas pernas e movendo em direção a marca no centro do piquete, sentando o tripé quando o prumo lazer tiver sobre o ponto.
Tome o cuidado para levantar e mover o tripé em um movimento sincronizado das mãos, não levantando mais uma que a outra, objetivando não deixar muito desnivelado quando for sentar novamente o mesmo (figura 7).
Figura 7 – colocando equipamento bem sobre o ponto materializado.
6 – Crave bem as pontas do tripé no chão. Esse procedimento vai tornar mais difícil um acidental desnivelamento da estação (figura 8).
Figura 8 – Cravando as pernas do tripé.
Fonte: Veiga, L. A. Koenig Et al. (2012, p.110).
7 - Realiza-se o nivelamento grosseiro pelas pernas do tripé, pois este ainda está muito desnivelado, logo não adianta mexer apenas nos parafusos calantes, pois estes são curtos. A ideia é deixar o equipamento praticamente nivelado. A posição em que as mãos devem estar é importante, observe atentamente a posição dos dedos (figura 9).
Figura 9 – Posição correta dos dedos no nivelamento grosseiro.
8 – Uma vês que o nivelamento grosseiro tenha sido realizado liga-se a estação, a mesma em alguns segundos vai ir para a tela da figura 10 (direita). Caso a estação não mude de tela deve-se clicar no botão FNC e em F1 nível/prumo lazer conforme a figura 25 (esquerda).
Figura 10 – Tela funções e tela nível interno.
9 - Ao fazer o nivelamento grosseiro a estação foi retirada do ponto, no meio do piquete, deve-se soltar cerca de meia volta o parafuso que prende a mesma ao tripé e movimentar, até que o nível lazer esteja sobre o ponto.
Uma vez que a estação esteja sobre o ponto realiza-se o nivelamento fino, pelos parafusos calantes. Deve-se tomar o cuidado de posicionar o visor alinhado com dois parafusos calantes, com o terceiro em um ângulo de 90 graus. Gira-se primeiro, ao mesmo tempo os dois parafusos calantes que estão de acordo com a mesa (figura 11).
Figura 11 – Nivelamento fino dos parafusos calantes de acordo com a mesa.
Fonte: Veiga, L. A. Koenig Et al. (2012, p.115).
Quando a bolha de nível que aparece na figura anterior estiver nivelada deve-se mexer no parafuso calante que está na posição inversa (figura 12), porém antes aconselho a verificar se o prumo lazer está sobre o ponto no piquete, pois provavelmente se deslocou. Na realidade estamos fazendo com que o equipamento tenda a ficar nivelado e sobre o ponto, porém quando mexemos numa coisa acabamos tirando outra, logo da importância da mesa ter sido inicialmente bem nivelada. Se a mesa estiver muito desnivelada será necessário repetir várias vezes esse procedimento, nivelar, colocar no ponto, nivelar, até que a estação esteja nivelada e sobre o ponto.
Figura 12 – Nivelamento fino do terceiro parafuso calante.
Fonte: Veiga, L. A. Koenig Et al. (2012, p.116).
